| الكمية: | |
|---|---|

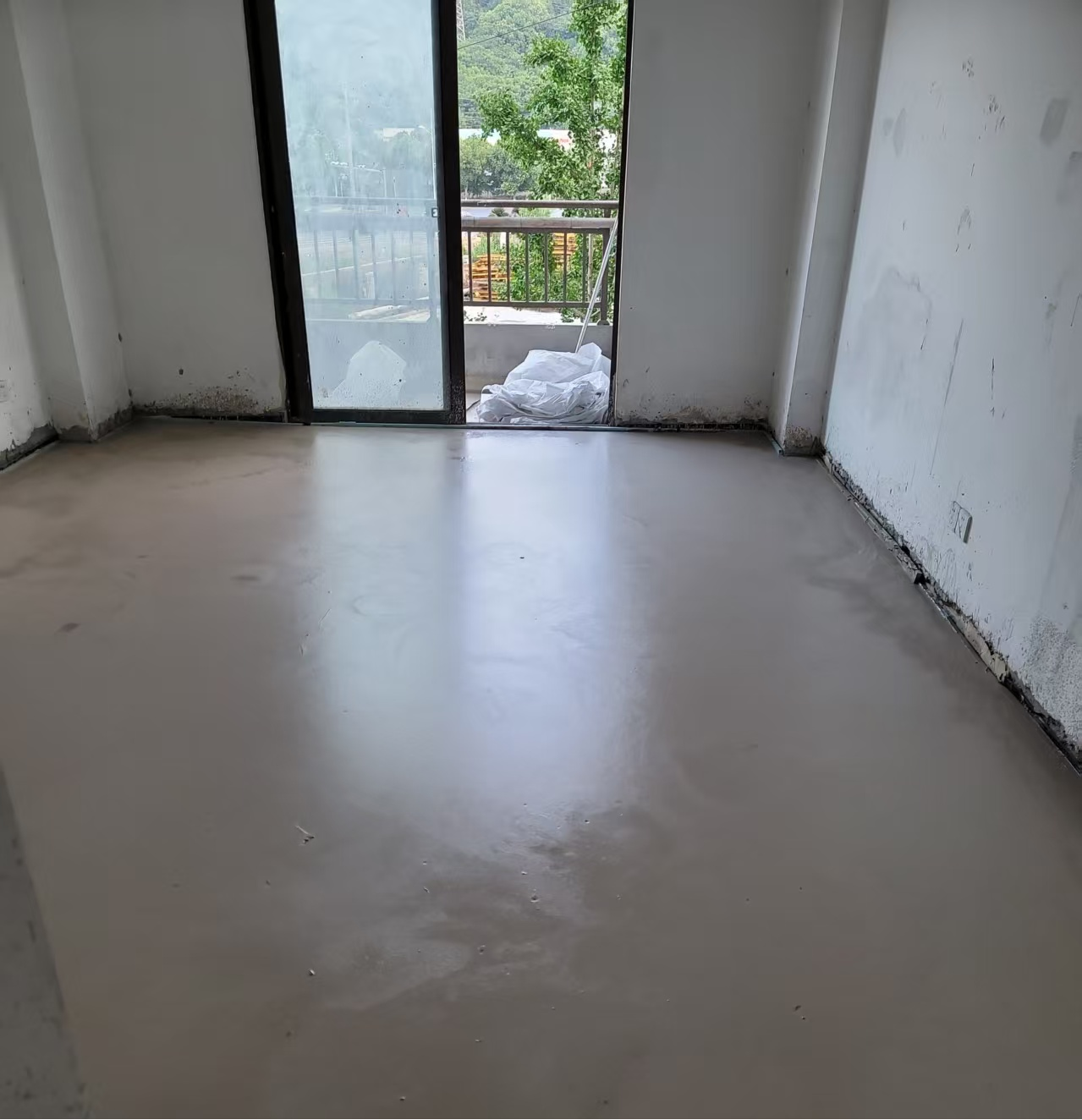

1. مناسبة لتسليم المنازل المسبقة دون تسخين تحت الأرض
ميزة النظام
تأثير عزل الصوت الجيد: من السهل تحقيق عزل صوتي عالي المستوى من ≤ 60dB ، حتى<55db (معيار المبنى الأخضر ثلاثي النجوم) ؛
يتم الالتزام بلوحة العزل الصوتي بالكامل على الأرضية وطبقة واقية ، دون أي تجاويف ، وليس للطبقة الواقية أي احتمال للتكسير ؛
سهلة البناء: سريعة ، فترة بناء قصيرة ، وتكلفة معقولة اقتصاديا.

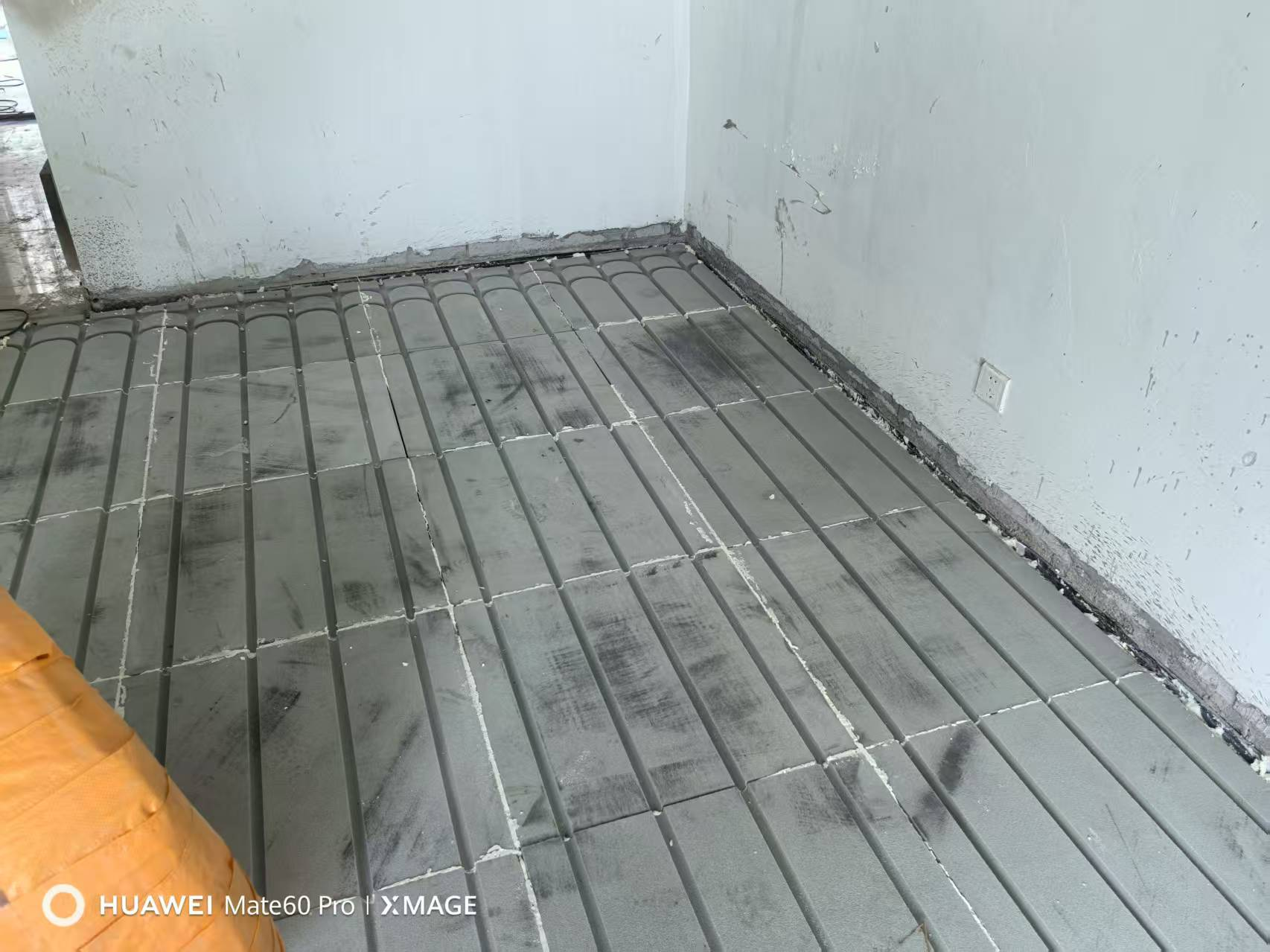

2. مناسبة للتزيين الدقيق ، مع تركيب مجموعة التدفئة الأرضية
ملاحظة: 3 و 4 يمثلان الانتهاء من المعالجة المركبة الصناعية والكيميائية ، وهي لوحة متكاملة للعزل ، وعزل الصوت ، والتدفئة السفلية
ميزة النظام
قطر أخدود تثبيت الاحتياطي لأنابيب التسخين تحت الأرضية ، والتي هي سريعة وفعالة وآمنة ؛
قم بإزالة عملية بناء التسوية الذاتية القائمة على الأسمنت 30 مم أو طبقة واقية من الخرسانة الإجمالية 40 مم ، وتقصير فترة البناء ، وتحقيق التجميع ؛
تحسين سرعة وكفاءة إطلاق الحرارة ، مع تجنب تأثير تكسير الطبقة الواقية الناتجة عن الحرارة الحرارية الأرضية على استقرار طبقة الديكور.
الحزب الاشتراكي الديمقراطي التي تنقلها المياه رغوة البولى يوريا عزل الصوت ( عزل الصوت ) المجلس الكلمة نظام عزل الصوت
تصميم وتركيب دليل
（Q/ZKD019-2025）
لحزب الاشتراكى البرازيلى رغوة البولي يوريا عزل الصوت ( عزل الصوت المجلس )

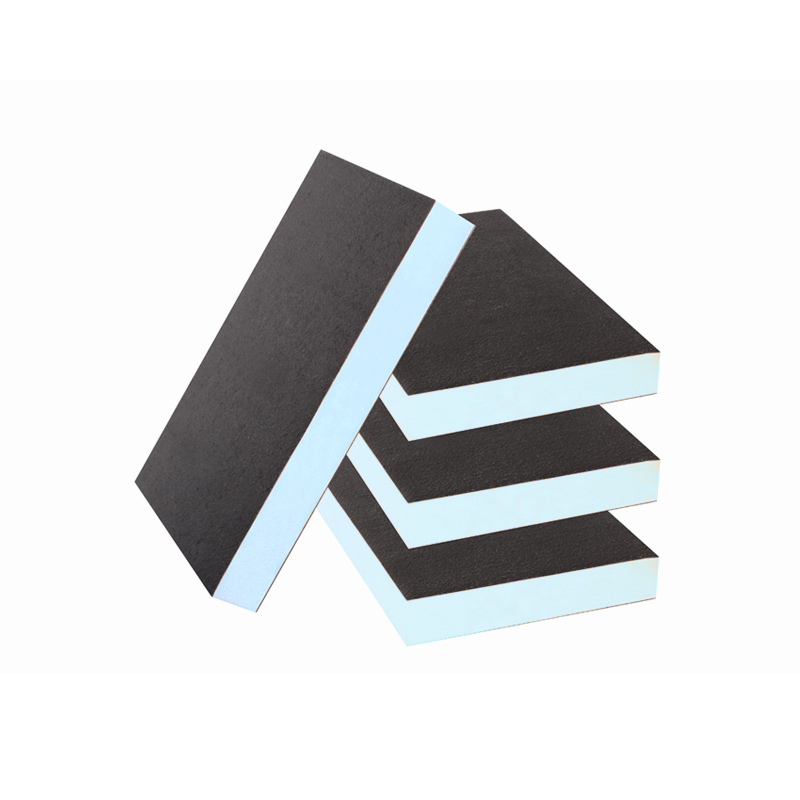

1 . هيكل المنتج
وفي الوقت نفسه ، غير المنسوجة من الألياف الزجاجية هاون القماش مع العلوي والسفلي من الجانبين هو عرض في وقت واحد مركب صب .
الشكل 1-2 هيكل الحزب الديمقراطي الاشتراكي رغوة العزل الصوتي المجلس البولى يوريا
2 - المبادئ التقنية
هذا المنتج هو الجمع بين " الصوتيات " ، " الحرارة " ، " هندسة الحماية من الحرائق " ، " ميكانيكا المواد " ، " حماية البيئة " وغيرها من التخصصات ، متعدد العناصر ، تماما استخدام رغوة البولى يوريا مع " microporous التخميد الصوت " و " تشوه مرن امتصاص الصوت " وظيفة ، واستخدام كامل المياه رغوة التكنولوجيا ، وإنتاج عالية الأداء عزل الصوت ( تأثير الصوت ) لوحة المركبة .
3 - المزايا التقنية
( 1 ) عزل الصوت والعزل الحراري عالية الكفاءة : 20 مم سميكة لوحة يمكن أن توفر أكثر من 20 ديسيبل من تأثير الصوت على الأرض لتحسين الأداء ، بالمقارنة مع التقليدية عزل الصوت مواد العزل الحراري على الأرض ، عزل الصوت الأداء بنسبة أكثر من 40 في المائة .
( 2 ) الاستقرار الهيكلي من نظام الكلمة : العلوي والسفلي أسطح الحزب الاشتراكي الديمقراطي عزل الصوت المجلس المرفقة مع الألياف الزجاجية غير المنسوجة هاون القماش ، والتي يمكن أن توفر التصاق جيدة تأثير بين عزل الصوت والعزل الحراري طبقة من الطابق العلوي طبقة واقية ، وتجنب انتفاخ الهواء وتكسير الكلمة التقليدية الهندسة .
( 3 ) حماية البيئة الخضراء : كامل رغوة المياه ، وجود جزيئات خالية من مركبات الكربون الكلورية فلورية ، تمشيا مع السياسة الوطنية لحماية البيئة ، وتجنب تأثير المواد العضوية على الهواء في الأماكن المغلقة .
• مواد العزل الحراري التقليدية ، عزل الصوت ، وجود مجموعة متنوعة من الغازات غير الصديقة للبيئة الإصدار .
( 4 ) ضمان السلامة من الحرائق : المياه القائمة على رغوة البولى يوريا ينتمي إلى " بالحرارة " العضوية العازلة للحرارة ، وحرق الصف B1 ، لا تنصهر فيها قطرات ، كثافة الدخان الصغيرة ( S2 ) ، سمية الدخان منخفضة ( T1 ) ، لتوفير الحماية من الحرائق في الأماكن المغلقة .
• المواد التقليدية ” بالحرارة “ المعرضة للغاية للحوادث الناجمة عن الحرائق ، وتنتج غازات المداخن ، وسمية كبيرة .
( 5 ) توفير الطاقة ، للماء ، moistureproof ، ومكافحة العفن الأداء الممتاز : المياه رغوة البولى يوريا هو هيكل الخلية المغلقة رغوة ، والعزل الحراري ممتازة الأداء ، ومقاومة الحرارة ، ومقاومة البرد ، وحامض مقاومة ، مقاومة القلويات ، مقاومة للماء ، ومكافحة العفن جميع المؤشرات الأخرى من مواد العزل الحراري عزل الصوت .
• امتصاص المياه التقليدية مواد العزل الحراري ، مرة واحدة في امتصاص الماء ، من الصعب جدا أن تتطاير في الأماكن المغلقة ، من السهل أن تنمو العفن .
4 - مؤشرات الأداء الفني ( ف / zkd019-2025 ) .
نوع . | وحدة | القيمة المرجعية | ||||
المواد الأساسية | كثافة | kg/m3 | 35~45 | |||
الموصلية الحرارية ( متوسط درجة الحرارة 25 ℃ ) | W/（m·K） | ≤0.026 | ||||
امتصاص الماء | % | ≤3 | ||||
تحسين تأثير الصوت | سمك 15 ملم | △LW;dB | ≥15 | |||
سمك 20 ملم | ≥20 | |||||
سمك 25 ملم | ≥25 | |||||
الاستقرار الأبعاد | 80℃,48h | % | ≤1.0 | |||
-30℃， 48h | ||||||
قوة ضاغطة | kPa | ≥150 | ||||
قوة الشد في اتجاه عمودي على سطح اللوحة | kPa | ≥100，الضرر يحدث في مواد العزل الحراري； | ||||
ضغط زحف （23℃，4KPa，168h） | % | ≤2 | ||||
ضغط تشوه | mm | ≤2 | ||||
أداء الاحتراق | درجة | درجة | لا أقلB1 | |||
إنتاج الدخان الصف | S2 | |||||
قطرات الاحتراق / الجسيمات الصف | d0 | |||||
درجة سمية الدخان | لا أقلt1 | |||||
حماية البيئة | محتوى الفلوروكربونية وكيل رغوة | mg/kg | 0 | |||
سداسي البروم حلقي دوديكان المحتوى | mg/kg | 0 | ||||
بناء و تركيب نظام عزل الصوت من الحزب الاشتراكي الديمقراطي الكلمة
✱ نظام عزل الصوت ( أ ) ( مناسبة لتسليم غرفة الصوفية )

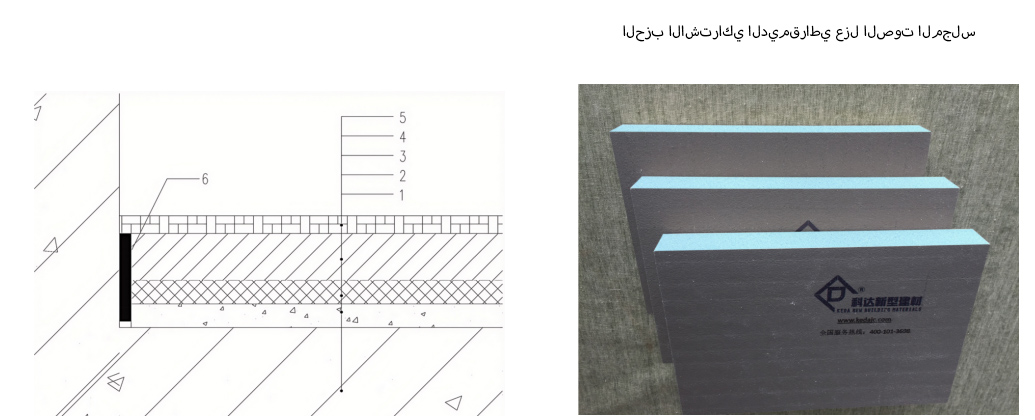

1 - رسم تخطيطي لهيكل النظام :

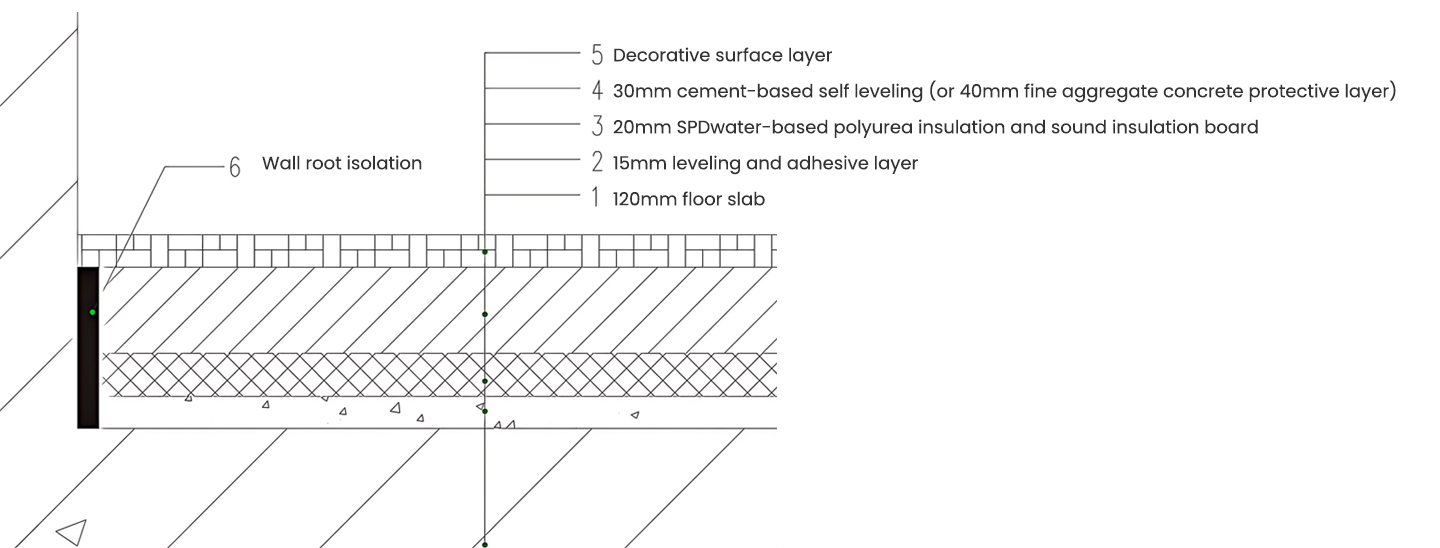

الشكل 1 هيكل نظام عزل الصوت
1-120 سميكة الطابق السفلي ملموسة ؛ 2-15 سميكة الاستواء ولصق طبقة ; 3-15 / 20 / 25 سميكة SPD رغوة البولي يوريا عزل الصوت المجلس ؛ 4-30 سميكة الاسمنت القائمة على التسوية الذاتية ( أو 40 سميكة رقيقة من الحجر ملموسة طبقة واقية ) ؛
5 - تزيين سطح طبقة ; 6 - الجدار الحاجز .
2 . عملية تدفق :
3 . تعليمات البناء :
✱ تنظيف الطابق الأرضي :
تنظيف بقايا الغبار على سطح المبنى ، وإزالة نتوءات و نتوءات من الزهر في الموقع الأصلي مع المجلس ، لضمان أن الكلمة الأصلية نظيفة ، على نحو سلس الأساسية ؛
✱ لصق جدار فاصل الجذر :
عزل ورقة عالقة في محيط الجدار و فصل جزء من فتح الباب . تأثير عزل الصوت هو عزل تأثير الصوت من خلال هيكل جدار الغرفة السفلى لضمان سلامة وفعالية عزل الصوت ؛ ارتفاع الحاجز هو حوالي 70 ملم ( على السطح العلوي من طبقة واقية ، أيهما أعلى ) ، وسمك المواد المستخدمة في الواقع الحزب الاشتراكي الديمقراطي عزل الصوت المجلس وبقاياه قطع ؛

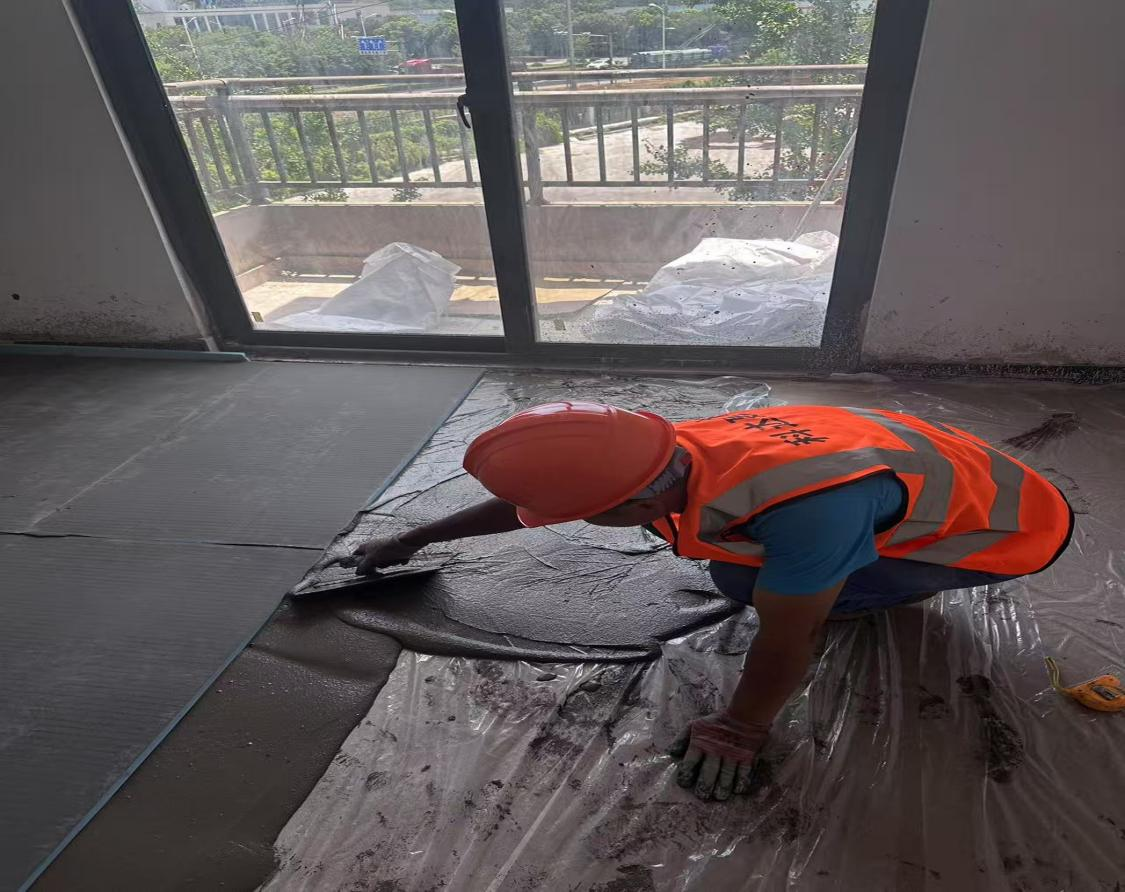

✱ مسح طبقة لاصقة الاستواء ، والضغط بشكل متزامن على عزل الصوت SPD المجلس :
اعتماد عملية المسح مع الحفر ، ومسح طبقة الاستواء ، والضغط على الحزب الاشتراكي الديمقراطي عزل الصوت المجلس ( ضيق العامة ) ، وإيلاء الاهتمام إلى التسطيح ( أقل من 3 ملم ) ؛

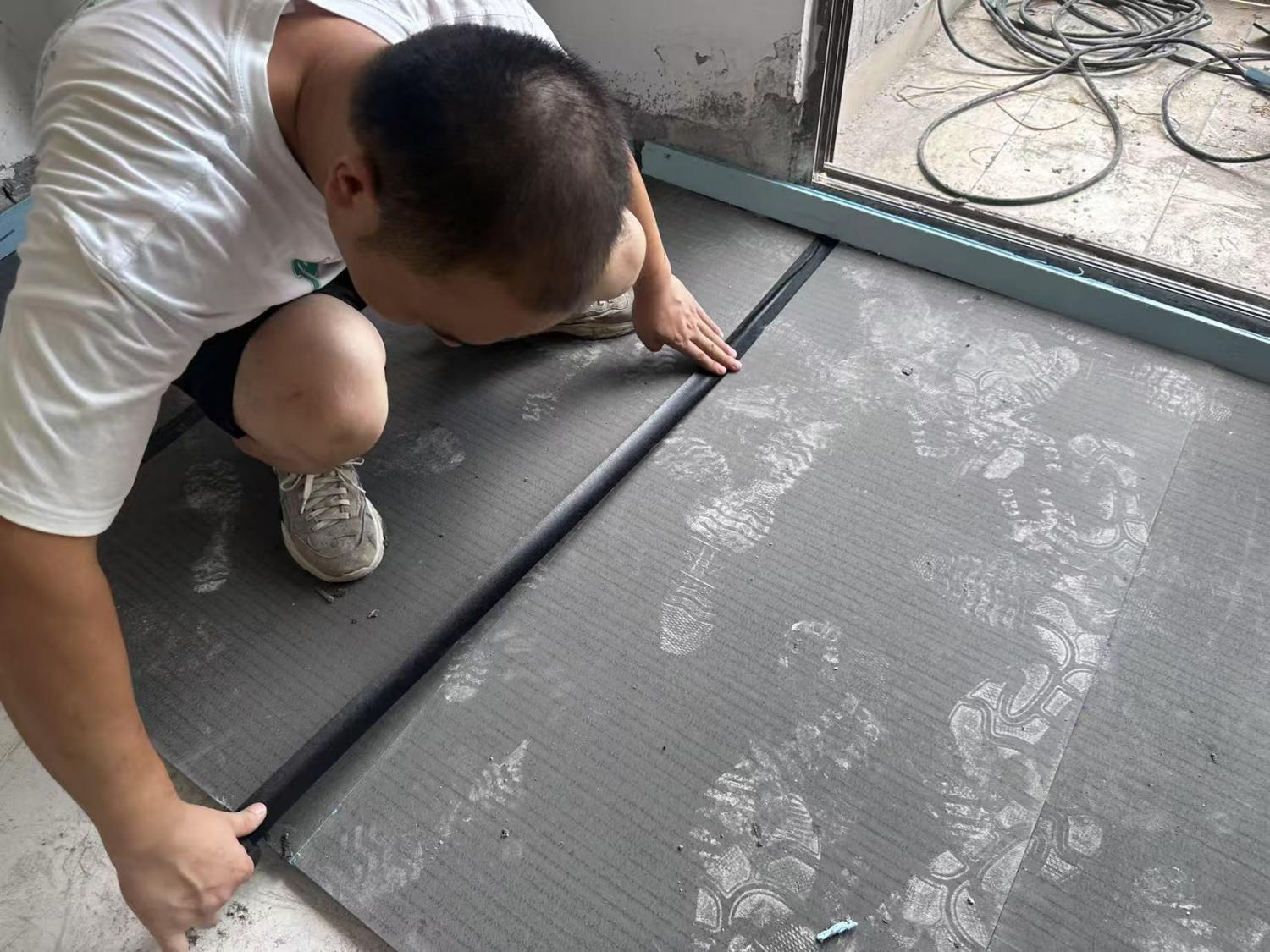

✱ شريط لاصق لصق التماس :
من أجل منع تسرب الطين في عزل الصوت طبقة ( لوحة التماس ) من الخلف حماية القناة ، لوحة التماس يجب أن تكون مختومة من قبل طبقة واقية البناء . عرض شريط لاصق ورقة ≥ 40 ملم ، والضغط والضغط المطلوب ؛
✱ بناء طبقة واقية :
بناء طبقة واقية ، يمكن استخدام طبقة سميكة من الاسمنت القائمة على التدفق الذاتي شقة أو 40 ملم سميكة رقيقة من الحجر ملموسة ( جزءا لا يتجزأ من شبكة أسلاك الفولاذ ) ، بعد الانتهاء من البناء ، القيام بعمل جيد في الحماية والصيانة .
✱ نظام عزل الصوت ( 2 ) ( تنطبق على الدفيئات الكلمة غلاف فني )

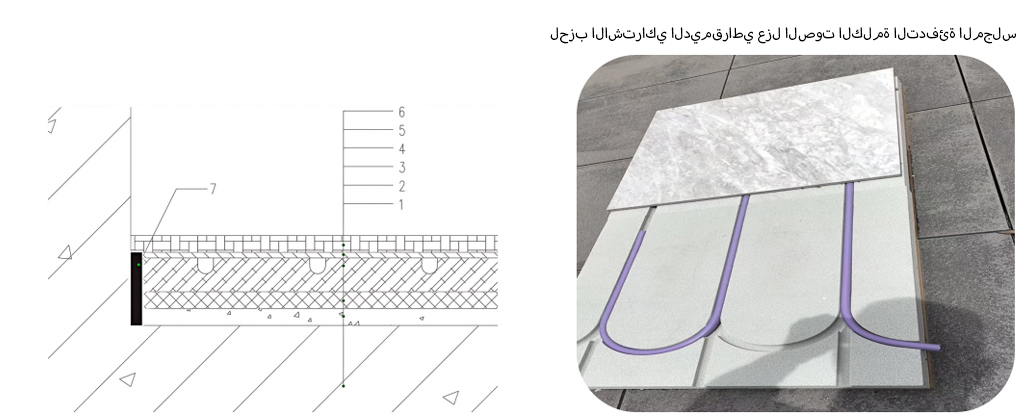

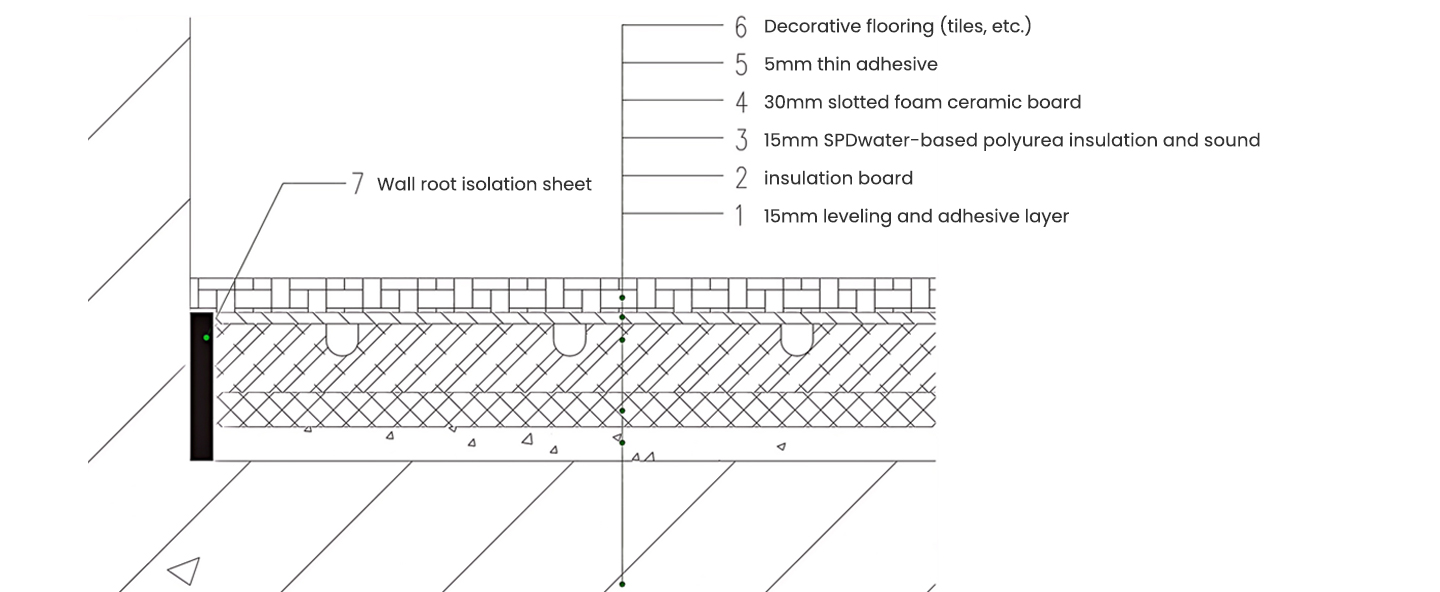

1 - رسم تخطيطي لهيكل النظام :
عزل الصوت والعزل الحراري نظام الكلمة مخطط البناء ( 2 )
1-120 سميكة الطابق السفلي ملموسة ؛ 2-15 سميكة الاستواء ولصق طبقة ; 3-15 سميكة SPD المياه القائمة على رغوة البولى يوريا عزل الصوت والعزل الحراري المجلس ؛ 4-38 رغوة السيراميك لوحة سميكة مع الأخدود . 5-5 سميكة ورقيقة لاصقة ؛ 6 - تزيين الطابق الأرضي ( بلاط السيراميك الخ ) ؛ 7 - الجدار الحاجز . ( ملاحظة : 3 و 4 هو الانتهاء من تجهيز مصنع مركب ، العزل الحراري ، عزل الصوت ، الكلمة التدفئة لوحة متكاملة ، يشار إليها باسم " الحزب الاشتراكي الديمقراطي عزل الصوت الكلمة التدفئة لوحة " ) .

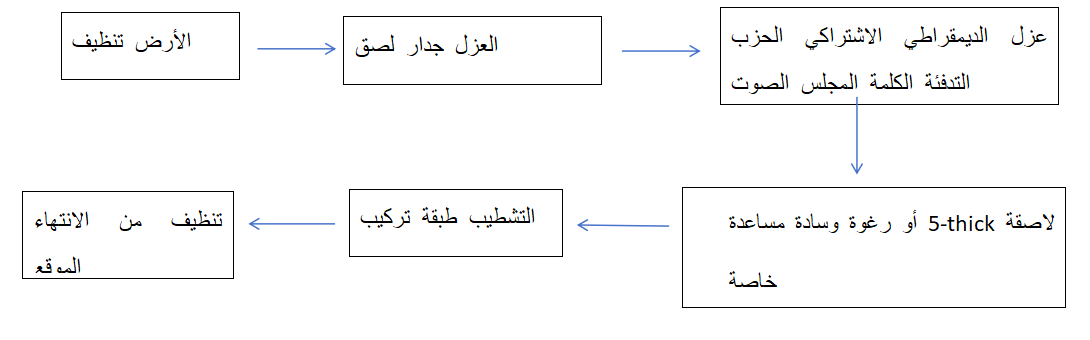

2 . عملية تدفق :
3 . تعليمات البناء :
✱ تنظيف الطابق الأرضي :
تنظيف بقايا الغبار على سطح المبنى ، وإزالة نتوءات و نتوءات من الزهر في الموقع الأصلي مع المجلس ، لضمان أن الكلمة الأصلية نظيفة ، على نحو سلس الأساسية ؛
✱ لصق جدار فاصل الجذر :
عزل ورقة عالقة في محيط الجدار و فصل جزء من فتح الباب . تأثير عزل الصوت هو عزل تأثير الصوت من خلال هيكل جدار الغرفة السفلى لضمان سلامة وفعالية عزل الصوت ؛ ارتفاع الحاجز هو حوالي 70 ملم ( على السطح العلوي من طبقة واقية ، أيهما أعلى ) ، وسمك المواد المستخدمة في الواقع الحزب الاشتراكي الديمقراطي عزل الصوت المجلس وبقاياه قطع ؛
✱ مساعدة لصق SPD عزل الصوت لوحة الكلمة الدافئة :
استخدام رغوة وكيل لاصقة ، مع مساعدة من الحزب الاشتراكي الديمقراطي عزل الصوت لوحة الكلمة ، وإيلاء الاهتمام إلى السيطرة على التسطيح

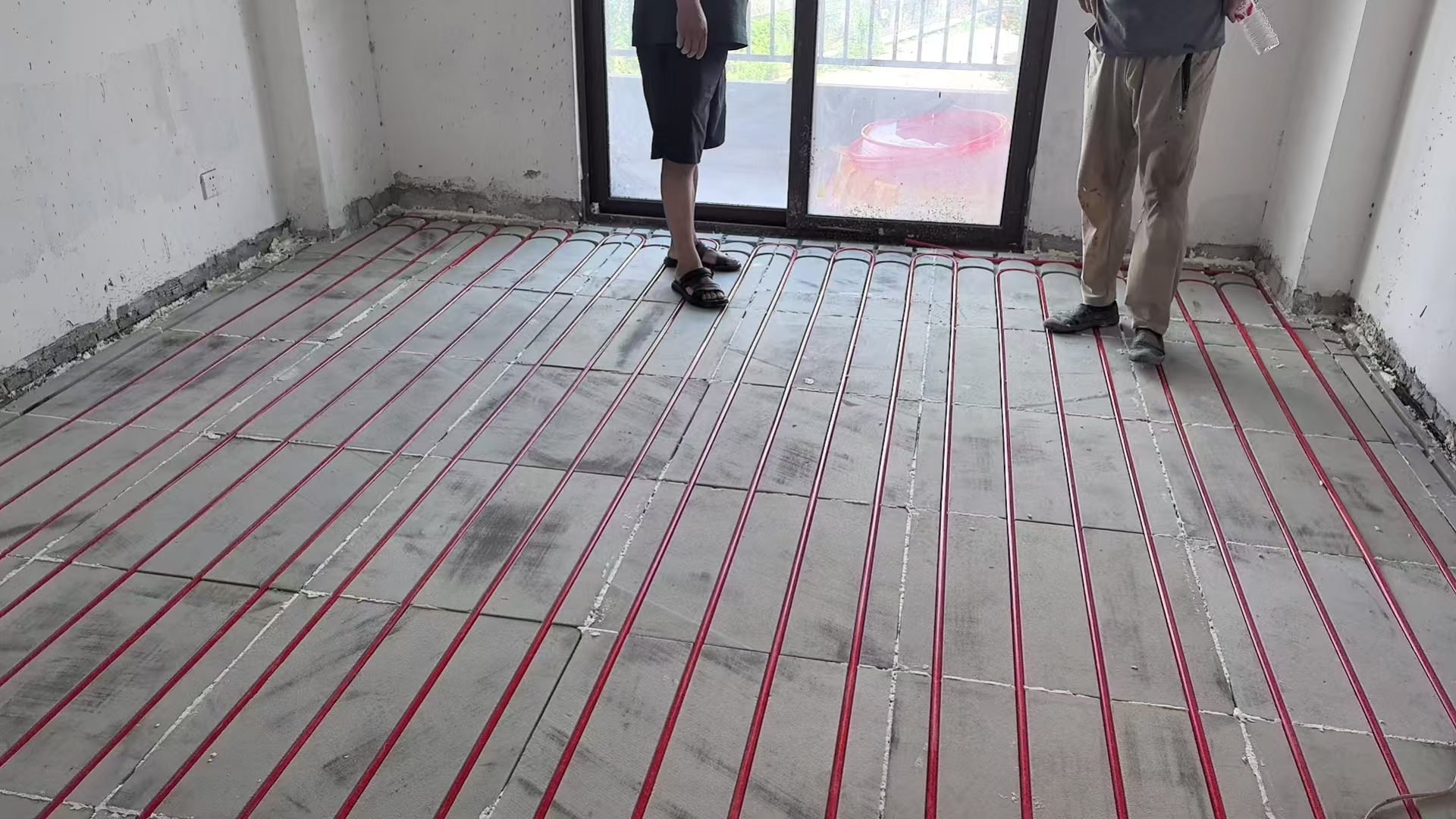

✱ تركيب أنابيب التدفئة الأرضية : وفقا لخط أنابيب التدفئة الأرضية ، جزءا لا يتجزأ من أنابيب التدفئة الأرضية ، على النحو المبين أدناه

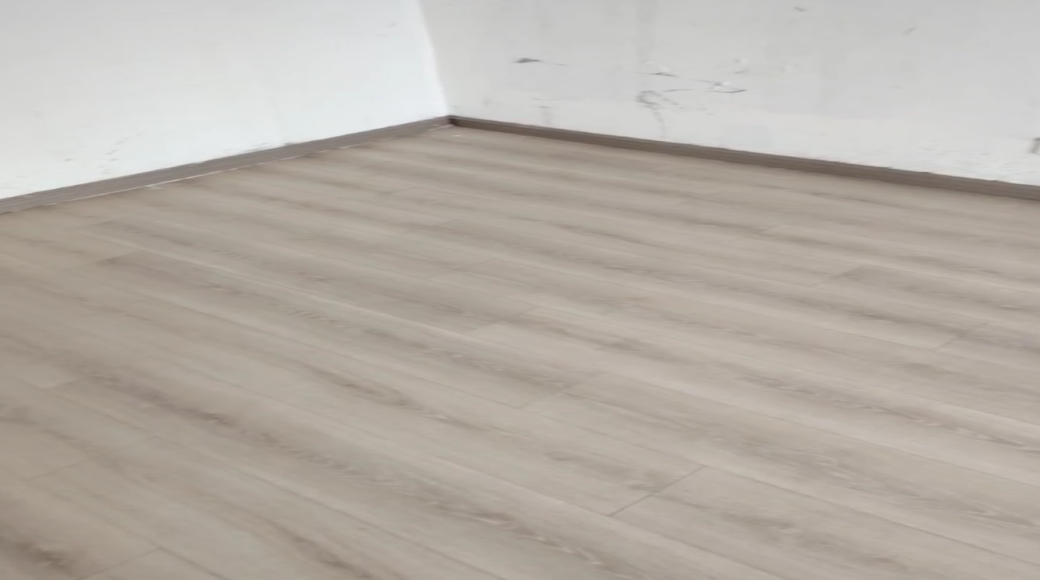

✱ بناء طبقة الزخرفية :
وتنقسم طبقة الزخرفية إلى الأرضيات الخشبية والبلاط . تركيب الأرضيات الخشبية : مساعدة لصق رغوة طبقة ، مباشرة تركيب الأرضيات الخشبية ؛ تركيب البلاط : استخدام لاصق خاص ، مساعدة لصق البلاط .
ثالثاً - رسم التصميم
1 . اختيار المواصفات والمعايير التقنية :
اختيار الحزب الاشتراكي الديمقراطي عزل الصوت المجلس سمك | عزل الصوت مؤشر الكلمة | الكلمة معامل انتقال الحرارة ( ك ) | طبقة واقية |
15mm | ≤65dB | 1.209W/k.m | 30 - سمك C20 الصف تدفق الذاتي شقة ، أو 40 - سمك C20 الصف غرامة الحجر ملموسة ( جزءا لا يتجزأ من شبكة أسلاك الفولاذ ورقة ) |
20mm | ≤60dB | 0.981W/k.m | |
25mm | ≤55dB | 0.825W/k.m |
2 - وصف الخرائط :
a、 الكلمة فارغة ( من أعلى إلى أسفل ) : طبقة الزخرفية ( الأرضيات الخشبية / بلاط السيراميك ) ، 30 سميكة الصف C20 تدفق الذاتي بينغ ( أو 40 سميكة الصف C20 مع شبكة أسلاك الفولاذ غرامة الحجر ملموسة ) ، 15 / 20 / 25 سميكة SPD رغوة البولي يوريا عزل الصوت المجلس ، 15 سميكة الاستواء طبقة لاصقة ، 120 سميكة الهيكلية الكلمة مع المجلس ، 20 سميكة الاستواء طبقة ، طبقة الطلاء الأبيض .
b、 الطابق الأرضي ( من أعلى إلى أسفل ) : طبقة الزخرفية ( الأرضيات الخشبية / بلاط السيراميك ) ، 15 + 38 سميكة SPD عزل الصوت المجلس ( جزءا لا يتجزأ من الأنابيب الحرارية الأرضية ) ، 120 سميكة الهيكلية الكلمة مع المجلس ، 20 بعد التسوية ، طلاء أبيض .
